Как работает рефконтейнер?
---
Принцип работы, конструктивные особенности и оборудование
Принцип работы рефрижераторного контейнера основан на замкнутом холодильном цикле, аналогичном бытовому холодильнику, но адаптированном для суровых транспортных условий.
- Компрессор (часто с приводом от дизельного двигателя или электричества) сжимает хладагент, повышая его температуру и давление.
- Горячий газ поступает в конденсатор — здесь он охлаждается воздухом (или водой), превращаясь в жидкость.
- Жидкий хладагент проходит через терморегулирующий вентиль (ТРВ), резко расширяется и охлаждается.
- В испарителе (расположен внутри контейнера) холодный хладагент забирает тепло из грузового объема, охлаждая воздух.

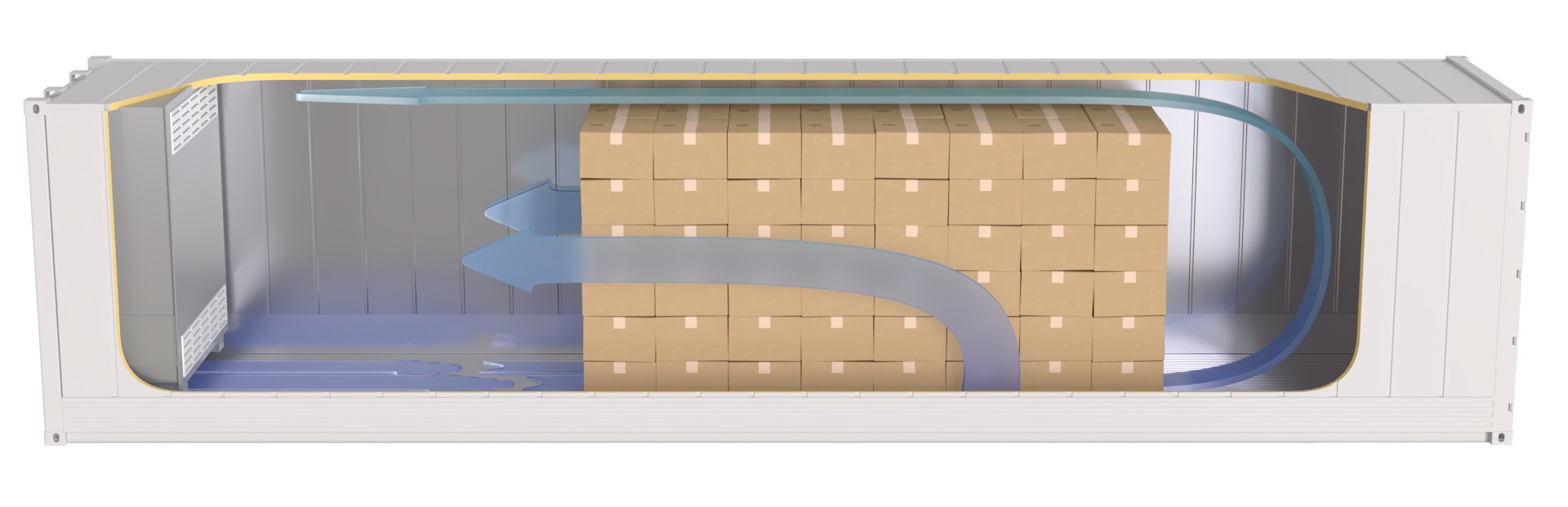

- Вентиляторы прогоняют внутренний воздух через испаритель, обеспечивая равномерное распределение холода по всей длине 40-футового (12,2 м) контейнера.
Важная особенность: рефконтейнеры не просто «морозят», а поддерживают заданную температуру с высокой точностью (шаг 0,1–0,5°C). Управление осуществляется через контроллер (например, Thermoking или Carrier), который включает/выключает компрессор по датчикам. В режиме обогрева (при отрицательных наружных температурах) процесс идет в обратную сторону — контейнер греет, а не охлаждает.
Основные узлы и агрегаты рефрижераторных контейнеров
- Компрессор
- Сердце холодильной установки – сжимает пары хладагента, обеспечивая циркуляцию в системе. При покупке прослушайте работу – посторонние стуки, вибрация, нехарактерный гул недопустимы. Проверьте герметичность масляных и газовых магистралей (следы масла – признак утечки). Запросите моточасы и историю обслуживания. Отказ компрессора полностью останавливает охлаждение. Неисправность ведёт к перегреву, повышенному энергопотреблению и быстрому износу всей системы.
- Конденсатор и испаритель (теплообменники)
- Конденсатор отводит тепло наружу (расположен снаружи контейнера). Испаритель забирает тепло изнутри. При покупке осмотрите рёбра радиаторов – они не должны быть погнуты, забиты грязью или льдом. Ищите следы коррозии и масляные потёки (признак утечки хладагента). Забитые или повреждённые теплообменники резко снижают эффективность, заставляют компрессор работать дольше, увеличивают расход топлива/электроэнергии и могут привести к перегреву.
- Система вентиляции (вентиляторы испарителя и конденсатора)
- Обеспечивают принудительное движение воздуха через теплообменники и равномерное распределение холода внутри контейнера. Включите установку – вентиляторы должны вращаться плавно, без скрежета и биения. Проверьте целостность лопастей и отсутствие наледи на вентиляторе испарителя. Выход вентилятора из строя приводит к быстрому обмерзанию испарителя, неравномерной температуре по объёму и порче груза в «мёртвых зонах».
- Контроллер и датчики (температуры, влажности, оттайки)
- «Мозг» рефконтейнера – управляет режимами, ведёт логи, подаёт сигналы тревоги. При покупке включите питание – дисплей должен показывать актуальные показания без ошибок. Проверьте реакцию на изменение заданной температуры. Сравните показания датчиков с контрольным термометром. Сбой контроллера или неверные показания датчиков ведут к неправильному поддержанию режима (переморозка или оттаивание), что гарантированно портит груз.
- Система питания (Электродвигатель 380В + дизельный двигатель для автономной работы)
- Обеспечивает работу компрессора от промышленной сети или в пути/на месте без электричества. Запустите двигатель. Осмотрите клеммы, кабели, пусковые конденсаторы.Неисправность одного из источников делает контейнер непригодным для перевозки или стационарного использования. Проблемы с проводкой – частая причина пожаров.
- Корпус и каркас (стены, пол, теплоизоляция)
- Обеспечивают герметичность и сохранение холода. Для 40-футового контейнера (12,2 м) особенно важна целостность всей длины. При покупке тщательно осмотрите наружные и внутренние панели на вмятины, пробоины, коррозию. Особое внимание – углам, полу и месту соединения холодильного агрегата. Отсутствие «сэндвич»-эффекта (расслоения утеплителя) проверяют простукиванием. Нарушение изоляции ведёт к росту энергопотребления и образованию конденсата/льда. Ржавчина может привести к потере конструктивной прочности при штабелировании.
- Запорные механизмы и уплотнители дверей
- При покупке закройте двери – резиновый уплотнитель должен прилегать равномерно по всему периметру (проверьте листом бумаги). Замки и рычаги должны работать без перекосов, легко фиксироваться. Даже микрощель из-за изношенного уплотнителя или погнутой рамы вызывает интенсивное обмерзание проёма и резкий рост энергопотребления. Неисправный запор – риск самооткрытия в пути.
- Хладагент (фреон)
- Рабочее тело, переносящее тепло. Для Carrier и Thermoking – обычно R134A, R404A, R452A. По манометрам на установке (при работающем компрессоре) оцените давление всасывания и нагнетания. Отклонения от нормы + следы масла на соединениях – признак утечки.Недостаток фреона – компрессор работает без охлаждения (перегрев и заклинивание), температура в контейнере не достигается. Перезаправка – риск гидроудара.
